Miniatuurrailgeleidingen

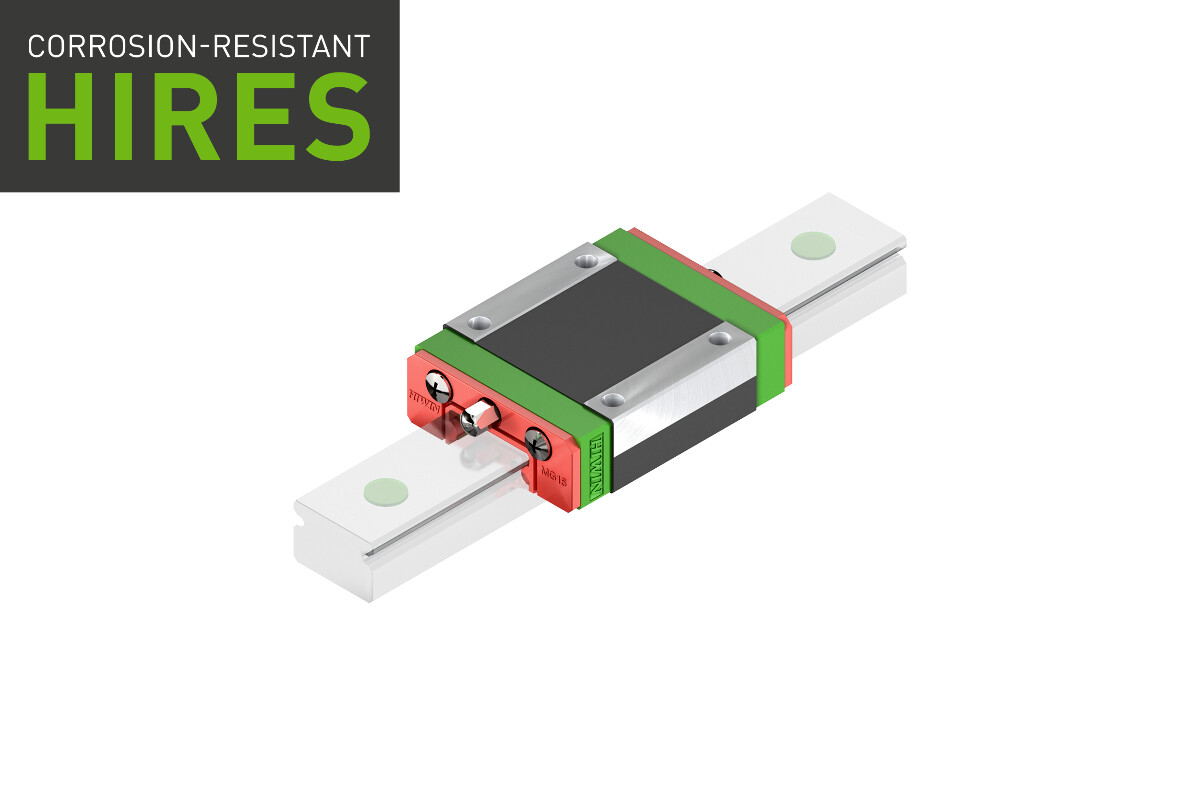

Serie MGN HIRES

Slanke, ruimtebesparende miniatuurgeleiding, standaard gemaakt van corrosiebestendig staal, voor gebruik in kleine apparaten. Alle stalen onderdelen van de MGN miniatuurgeleiding zijn standaard gemaakt van corrosiebestendig, martensitisch staal. De bijpassende miniatuur profielrail is te vinden onder de accessoires, toebehoren voor de betreffende loopwagen of direct onder het menupunt profielrail. U kunt uw miniatuurgeleiding ook rechtstreeks configureren met de juiste accessoires, toebehoren in onze productconfigurator. CAD-gegevens en technische tekeningen kun je hier ook downloaden.

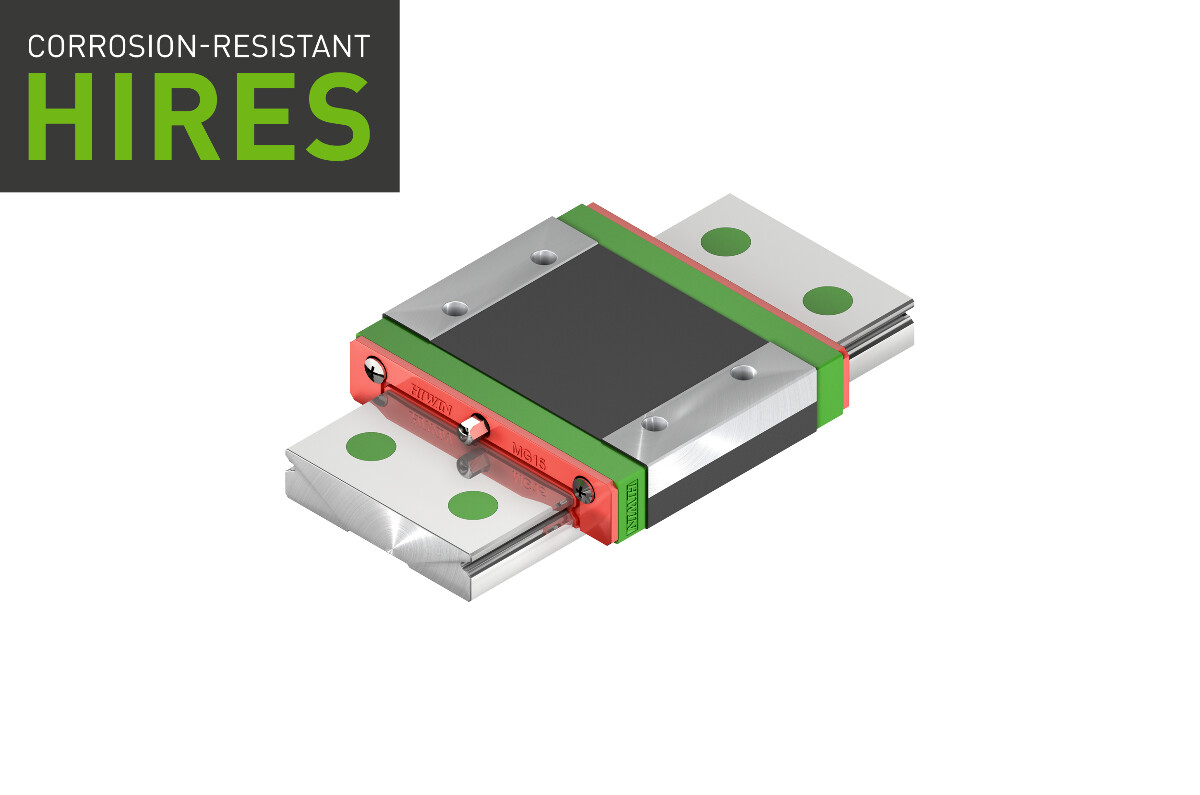

Serie MGW HIRES

Brede, koppelbare profielrailgeleiding, standaard gemaakt van corrosiebestendig staal, voor gebruik in kleine apparaten Alle stalen onderdelen van de MGW zijn standaard gemaakt van corrosiebestendig martensitisch staal. Je vindt de bijpassende rail onder de accessoires, toebehoren voor de betreffende loopwagen of direct onder het menupunt profielrail. Als alternatief kunt u uw miniatuur profielrailgeleiding ook direct in onze productconfigurator configureren met de juiste accessoires, toebehoren. CAD-gegevens en technische tekeningen kun je hier ook downloaden.

25 producten

Type	H	W	L	C_dyn	C₀	H₁	H₁	N	B	B₁	C	L₁	G	G_n	M	l	H₂	Massa	M_0X	M_0Y	M_0Z
MGN02C	3,2	6	12,5	220	400	0,7		2		3	4	9,4			M1,4			0,001	0,4	0,6	0,6
MGN03C	4	8	11,3	290	440	1		2,5			3,5	7			M1,6	1,3		0,001	0,7	0,5	0,5
MGN03H	4	8	15,3	390	680	1		2,5			5,5	11			M2	1,3		0,002	1	1,3	1,3
MGN05C	6	12	16	540	840	1,5		3,5	8	2		9,6		Ø0,8	M2	1,5	1	0,008	2	1,3	1,3
MGN05H	6	12	19	670	1080	1,5		3,5	8	2		12,6		Ø0,8	M2	1,5	1	0,01	2,6	2,3	2,3
MGN07C	8	17	22,5	980	1245	1,5		5	12	2,5	8	13,5		Ø1,2	M2	2,5	1,5	0,01	4,7	2,8	2,8
MGN07H	8	17	30,8	1370	1960	1,5		5	12	2,5	13	21,8		Ø1,2	M2	2,5	1,5	0,02	7,6	4,8	4,8
MGN09C	10	20	28,9	1860	2550	2		5,5	15	2,5	10	18,9		Ø1,4	M3	3	1,8	0,02	11,8	7,4	7,4
MGN09H	10	20	39,9	2550	4020	2		5,5	15	2,5	16	29,9		Ø1,4	M3	3	1,8	0,03	19,6	18,6	18,6
MGN12C	13	27	34,7	2840	3920	3	2	7,5	20	3,5	15	21,7		Ø2	M3	3,5	2,5	0,03	25,5	13,7	13,7
MGN12H	13	27	45,4	3720	5880	3	2	7,5	20	3,5	20	32,4		Ø2	M3	3,5	2,5	0,05	38,2	36,3	36,3
MGN15C	16	32	42,1	4610	5590	4	3	8,5	25	3,5	20	26,7	4,5	M3	M3	4	3	0,06	45,1	21,6	21,6
MGN15H	16	32	58,8	6370	9110	4	3	8,5	25	3,5	25	43,4	4,5	M3	M3	4	3	0,09	73,5	57,8	57,8
MGW02C	4	10	16,7	410	730	1		3		5	6,5	11,9							1,1	2,2	2,2
MGW03C	4,5	12	15	540	840	1		3		6	4,5	9,6		Ø0,5			0,65		2,3	1,3	1,3
MGW03H	4,5	12	19,6	680	1180	1		3		6	8	14,2		Ø0,5			0,65		3,3	2,7	2,7
MGW05C	6,5	17	20,5	680	1180	1,5		3,5	13	2		14,1		Ø0,8	M2,5	1,5	1	0,02	5,5	2,7	2,7
MGW07C	9	25	31,2	1370	2060	1,9		5,5	19	3	10	21		Ø1,2	M3	3	1,85	0,02	15,7	7,1	7,1
MGW07H	9	25	41	1770	3140	1,9		5,5	19	3	19	30,8		Ø1,2	M3	3	1,85	0,03	23,5	15,5	15,5
MGW09C	12	30	39,3	2750	4120	2,9		6	21	4,5	12	27,5		Ø1,4	M3	3	2,4	0,04	40,1	18	18
MGW09H	12	30	50,7	3430	5890	2,9		6	23	3,5	24	38,5		Ø1,4	M3	3	2,4	0,06	54,5	34	34
MGW12C	14	40	46,1	3920	5590	3,4	2,6	8	28	6	15	31,3		Ø2	M3	3,6	2,8	0,07	70,3	27,8	27,8
MGW12H	14	40	60,4	5100	8240	3,4	2,6	8	28	6	28	45,6		Ø2	M3	3,6	2,8	0,1	102,7	57,4	57,4
MGW15C	16	60	54,8	6770	9220	3,4	2,6	9	45	7,5	20	38	5,2	M3	M4	4,2	3,2	0,14	199,3	56,7	56,7
MGW15H	16	60	73,8	8930	13380	3,4	2,6	9	45	7,5	35	57	5,2	M3	M4	4,2	3,2	0,22	299	122,6	122,6
